Notepad++ es un editor gratuito de código fuente, que soporta varios lenguajes de programación y se ejecuta en MS Windows.

a

bajar aqui: DOWNLOAD

PROTEUS 7.5 SP3 CON PARCHE Y LICENCE KEY

Nombre de archivo: Proteus_7.5_sp3+patch_v2.1.3_key..rar
Descripción del archivo: Proteus_7.5_sp3 patch_v2.1.3_key
Tamaño del archivo: 61.22 MB

contraseña: govika

Descargar enlace: AQUI

PD. Desinstalar versiones anteriores y luego instalar proteus 7.5 sp3, ENJOY!

Las dos Normas especificas para Computadores

El cableado estructurado para redes de computadores nombran dos tipos de normas o configuraciones a seguir, estas son: La EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). La diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45.

A continuacion se muestra el orden de cada norma:

Como ponchar un cable de red cruzado para conectar dos computadores entre si?

El cable cruzado es utlizado para conectar dos PCs directamente o equipos activos entre si, como hub con hub, con switch, router, etc.

Un cable cruzado es aquel donde en los extremos la configuracion es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmision de un lado para que llegue a recepcion del otro, y la recepcion del origen a transmision del final.

Para crear el cable de red cruzado, lo unico que deberá hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B.

Nota: Ciertos equipos activos tienen la opcion de predeterminarles que tipo de cable van a recibir, si uno recto o uno cruzado, esto se realiza a traves de un boton o via software (programacion del equipo), facilitando asi al personal que instala y mantiene la red el trabajo del cableado.

Como ponchar un cable de red directo para conectar un computador a un HUB o SWITCH?

El cable recto es sencillo de construir, solo hay que tener la misma norma en ambos extremos del cable. Esto quiere decir, que si utilizaste la norma T568A en un extremo del cable, en el otro extremo tambien debes aplicar la misma norma T568A.
Este tipo de cables es utilizado para conectar computadores a equipos activos de red, como Hubs, Switchers, Routers.

Terminales de Transmisión y Recepción

Las redes de computadores no utilizan los 4 pares (8 cables) en su totalidad, utilizan solamente 4 cables: 2 para transmitir y 2 para recibir.

Existen distintos tipos de extensiones para los option files, por ejemplo el software que yo uso es el Codre Breaker que utiliza la extension “.cbs” y asi existen unas cuantas mas dependiendo del software que usen.

El CodeBreaker es un software incluido en un CD/DVD, que correremos en nuestro PS2, tener en cuenta que esta versión es para el ps2 grande no el “Slim” en el caso de este deberan usar otro software.

Este programa nos permite transferir archivos de un USB – Memory card del ps2 en ambos sentidos. Asi podremos tener todos los options files que no alcanzaban antes en nuestra memory card, y también podremos descargar option files mas avanzados y pasarlos a nuestra memory para hacer trampillas.

Aqui les dejo un tutorial que encontre en taringa:

http://www.taringa.net/posts/juegos/1960111/Codebreaker-10_0-ultima-version-ps2-+-respaldar-memory-card.html

Video Tutorial (en inglés)

Salu2, ahora les enseñare mi  edicion del PES, aqui se puede activar los puntos pes, el efecto del balón, comprar  todos los jugadores ocultos, tener todas las selecciones clásicas y no solamente eso, si no que también podrán editar clubes a su gusto, como en mi caso algunos equipos de la copa cable mágico, incluyendo logos etc.

Incluye:

Con nombres, logos, camisetas, y mercado de fichajes actuales.
Como Kaka, Benzema, Cristiano Ronaldo en el Real; Ibrahimovic en el Barza ademas de Hleb y Eto al Inter, Diego y Cannavaro a la Juve.

Actualizados algunos faces de equipos importantes,
como el kun, messi, ronaldinho y otros.

Actualizados todos los faces de la seleccion
peruana y algunos jugadores.

Nuevos equipos como Alianza Lima y Universitario Clausura 2009 y…

*Estudiantes LP con veron
*San lorenzo de almagro
*Independiente
*Corinthians con el gordo ronaldo
*Panathinaikos
*America con cabañas
*Chivas
*Fluminense
*Racing CLub
*Palmeiras
*Hamburgo
*PSV
*Bayern Munich
*Shalke 04

Desblokeados ekipos clasicos, pes points, camaras
estadios efectos de balon… jugadores escondidos etc etc…

Aprovechando una fuente de poder de computadora vieja que tenia tirada por ahi, decidí darle buen un uso.

Las fuentes de poder usualmente trabajan con voltajes de +12v 12A (AMARILLO) ,+5v 30A (ROJO),  -12v  0.5A (AZUL), -5v 0.5A (BLANCO), tener en cuenta que las corrientes que trabajan las tensiones negativas son bajas debido a que no son muy usadas a diferencia de sus simétricos.

Pues bien, simplemente cambiaremos el switch de encendido y modificaremos los conectores de salida, para obtener los mas usados en laboratorio,  (+5v,+12v,-5v,-12v).

Los materiales:

• 1 Fuente de poder  de PC vieja, cualquiera sirve.
• 1 switch on/off
• 6 conectores banana hembras, para chasis
• 2 terminales para parlante
• 1 R 330 Ω
• 1 Diodo Led Rojo
• 1 plancha de madera balsa/triplay  de 8.5×15cm
• 1 Hoja de papel para transparencias o una mica

Manos a la obra…

En la figura de abajo, observamos el switch del medio  es para elegir la tensión (120/220v AC), y a la vez esta conectado a 2 cables naranjas que van a la placa.  Si probamos con el multímetro, nos daremos cuenta que para 220v los cables están normalmente abiertos, y para 120v AC están cortocircuitados, entonces simplemente desoldaremos estos de la placa.

Luego desoldamos el conector de arriba y hacemos el cambio de los switchs…

Desoldamos los cables marrón y verde usados antes para el encendido.

Tenemos 2 pares de cables, un par de la toma de corriente y otro par de la alimentacion hacia la placa:

Ahora puentearemos de la siguiente manera el conector con el switch, usando los 2 pares de cables anteriores.

La primera columna del switch tiene los dos polos de la toma de corriente, y la segunda el par que va hacia la placa.

Verificar que ningún polo opuesto haga corto con su par.

Posteriormente cortaremos la parte frontal del case, lo pueden hacer con una sierra, en mi caso lo hice con un martillo y un desarmador plano, unos cuantos golpes y listo. Observamos el lado izquierdo el case cortado.

Con la plancha de madera balsa, o triplay o lo que quieran usar para diseñar la parte frontal, la sustituimos por la pieza cortada.

… con las medidas de los elementos para la parte frontal diseñamos un modelo de fuente:

bueno por el momento quedara aquí el post, debido a que no tengo los demas materiales… pero bien los tenga lo termino xD

CONTINUARA…

Este es un problema común, quien no ve borrosos los canales nacionales, o con doble imagen, algunas interferencias o simplemente no se puede apreciar un buen partido de futbol en cmd, o para ti que te encantan las novelas o ver a “Nicolasa” en el 7?, y como no!! Para quellos que queremos disminuir costos compartiendo con todo el edificio, aquí están algunos concejos y soluciones para mejorar notablemente tu señal de cable.

Instalación

Tendido del cable coaxial

Consideraciones importantes:

• La distancia del cable coaxial entre dos puntos de conexión no debe ser mayor a 30 m. Si esto ocurre, la recepción de la señal en su televisor será deficiente o de mala calidad.

• Al realizar la instalación o la unión del cable coaxial con el conector tipo “F” macho, se deberá tener cuidado para evitar que el blindaje (malla de aluminio) haga contacto con el conductor central de cobre. Si esto ocurre de manera ocasional, la señal se viciaría, evitando así la buena recepción, en caso de que tengan contacto pleno no existirá señal, ya que se provocaría un corto circuito en el equipo.

• Cuando se tiende la red de cableado, ésta deberá estar libre de dobleces o presiones, ya que esto podría dañar el conductor central de cobre. Es recomendable utilizar ductos exclusivos para el cable coaxial, de preferencia a través de las paredes, azoteas o pisos.

• Pueden ocurrir pérdidas de señal en las uniones de los conectores tipo “F” macho y hembra. Se recomienda verificar que estén bien conectados.

Se considera dispositivo de conexión a los acopladores o Barriles

• Se recomienda no combinar trayectorias de cables de energía eléctrica con cables coaxiales en un mismo ducto para evitar interferencias y/o pérdidas de señal.

• Es importante examinar el interior de los conectores antes de efectuar la unión.

Esto garantiza que el conductor central de cobre no esté quebrado y que al conectarlo en el decodificador, LNB o televisor no cause problemas de corto circuito.

• El calibre del cable coaxial se debe escoger para la impedancia y la capacidad de conducción adecuada. Usualmente la impedancia es de 75 Ohms

USO

Para llevar a cabo el cableado que une a los elementos que conforman el equipo de recepción de la señal es necesario utilizar los siguientes dispositivos:

• Conectores tipo “F” macho

• Acopladores

• Divisores de señal

• Amplificadores de señal o de línea

Con estos dispositivos se puede lograr la interconexión entre las partes.

CONECTORES

El conector (calibre RG-6 o RG-59) es un elemento importante, ya que introduce la señal manteniendo aislado al conductor central. Por su diseño permite sujetar el cable coaxial con la parte posterior y en la parte frontal cuenta con cuerda para enroscarse a los conectores tipo “F” hembra, y así se conecta con eficacia para transmitir la señal del LNB al decodificador, de éste a la videograbadora y posteriormente a los televisores.

Existen diversos tipos de conectores y dependiendo del fabricante son las especificaciones para su funcionamiento.

El conector tiene las siguientes características:

• En la parte posterior del conector se introduce el cable coaxial con todas sus capas al descubierto.

• El conector cuenta con cavidades específicas para mantener de manera aislada el blindaje (malla de aluminio) y el conductor central (alambre de cobre).

• El conductor central de cobre permite conducir la señal y está protegido por un aislante que evita el contacto con el conductor concéntrico, que a su vez lo protege de la interferencia. El conductor central de cobre permite un excelente contacto en las terminales.

• El conector tipo “F” macho cuenta con una cuerda hembra (cuerda interna) en la parte frontal, ésta sirve para enroscarse con el conector tipo ”F” hembra que tiene una cuerda tipo macho (externa), y permite una perfecta conexión.

• La parte posterior del conector sirve de abrazadera para fijar el conector con el cable coaxial; de acuerdo con el modelo puede variar, debido a que hay conectores que incluyen esta pieza y otros en los que es independiente, para su “ponchado” (sujeción con pinzas especiales).

Acopladores

El acoplador también es conocido como barril, es un dispositivo con dos conectores tipo “F” hembra interconectados en un solo cuerpo y sirve para unir o acoplar dos conectores tipo “F” machos.

Divisores de señal

Como su nombre lo indica, los divisores de señal o splitters separan la señal en dos o más ramas para entregarla a dos o más dispositivos. Los splitter están diseñados para trabajar con un rango de frecuencia determinado; por ejemplo, para dividir la señal después del decodificador hay que utilizar un splitter pasivo que tenga un rango de frecuencia de 5 a 900 MHz para que no se presenten pérdidas de señal.

Existen dos tipos de splitters: activos y pasivos, los activos se emplean para dividir la señal proveniente del LNB para dos o más decodificadores, mientras que los pasivos se emplean para dividir la señal del decodificador hacia dos o más televisores.

Amplificador de señal o de línea (booster)

El amplificador de señal o de línea es un elemento auxiliar en el cableado del equipo de recepción, sirve para recuperar las pérdidas en la señal originadas por distancias mayores a 30 m entre la salida del decodificador y los televisores. Los beneficios que proporciona el amplificador de línea son:

• Amplifica la señal de audio y video.

• Presenta una impedancia de salida y entrada de 75 ohms.

• Es útil para frecuencias dentro de las bandas de UHF, VHF y FM.

• El voltaje de alimentación es de 120/220 voltios a 50/60 Hz dependiendo del dispositivo.

• Proporciona una ganancia de señal de entre 5 y 30 dB, dependiendo de las características del fabricante.

• Cuentan con una entrada y una o varias salidas.

• Ideal para propagación de señal a larga distancia (a partir del decodificador).

El uso recomendable para este dispositivo es el siguiente

Cuando se tiene la necesidad de conectar un televisor a una distancia mayor a 30 m del decodificador, o si el último de los televisores presenta una pérdida considerable de señal; es recomendable conectar el booster en un punto intermedio de acuerdo al número de televisores que presenten pérdida de señal.

Mantenimiento

Mantenimiento preventivo

Esta acción se realiza para evitar posibles fallas o problemas en la instalación; es decir, se debe realizar una revisión periódica en el cableado y los diferentes accesorios, para ampliar su tiempo de vida útil.

Revisión general de la instalación

Esta acción debe hacerse siguiendo un orden que facilite la detección de posibles fallas, revisando las líneas de transmisión y cerciorándose de que la instalación no cuente con corrosión o rupturas en los accesorios de la red del cableado.

Verifique que:

• Los conectores se encuentren perfectamente fijos al cable coaxial.

• Los conectores no presenten óxido o se encuentren rotos.

• El largo del conductor central (hilo de cobre) deberá ser aproximadamente de 3 mm, a partir del borde del conector para no dañar los componentes internos de los conectores tipo”F” hembra.

• El número de salidas del splitter corresponda al número de televisores por conectar.

• En caso de contar con un amplificador de línea, éste deberá de estar instalado en interiores, cerca de un contacto eléctrico y después de la salida del splitter al televisor más lejano.

• Si en una línea del tendido del cable coaxial existe un acoplador o “barril”, será necesario sustituir esta conexión por una línea completa.

• Los conectores expuestos al medio ambiente, se encuentren aislados con cinta plástica.

Se recomienda instalar el amplificador en interiores o bajo techo para evitar un corto circuito

• El largo del cable coaxial entre dos elementos a conectar, debe ser el adecuado, procurando dejar 30 cm para posibles reparaciones o movimientos.

• Dentro de los conectores, el blindaje no esté haciendo contacto con el conductor central, ya que esto provocará un corto circuito.

• ISIS, esta es una herramienta para la elaboración avanzada de esquemas electrónicos,que incorpora una librería de mas de 6k modelos de dispositivos digitales y analógicos.

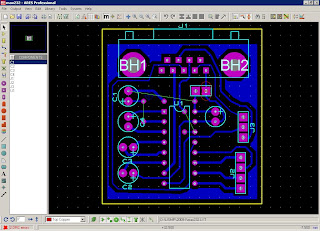

• ARES, la herramienta para la elaboración de placas de circuito impreso (PCB)
  con posicionador automático de elementos y generación automática de pistas, que permite el uso de hasta 16 capas. Además cuenta con un modo de visualizacion 3D de tu diseño.

Libro Compilador C Ccs Y Simulador Proteus Para Microcontroladores Pic y CD del Libro

“El libro más buscado por los que programan en C” y pues es muy cierto:

Descargas:
- Manual compilador C CCS
- Ccs PCWH Compiler v4.068 + crack
- Proteus v7.2 SP6
- Libro Compilador C Ccs Y Simulador Proteus Para Microcontroladores Pic
http://www.megaupload.com/?d=18PWIGKM

Y el El CD del Libro
http://www.megaupload.com/?d=VD60YHFM

password es and_nitro

 En los siguientes posts habran mas herramientas y tutoriales para fabricacion de PCBs…

Bytes!

My Two Girls <3

Quien no ha tenido problemas con una red inalámbrica?, ya sea que se va y viene como le da la gana, o que no llega a lugares deseados, o simplemente no conecta?.

Pues bien aquí va un top 5 de concejos para mejorar tu señal de red inalámbrica y no explotar en el intento, dedicado a una amiga que llamaremos “Lela” haha …

1. Mejora la señal con una mejor colocación

Existen varios “trucos” de hardware y software para mejorar la señal, pero tambien
podemos hacer algo mas simple aún:

• Poner el router en un lugar central en un nivel superior, como por ejemplo en un mueble o un estante, si tu casa es de un piso, para tenerlo a una buena altura, ya que las ondas se traslandan mejor hacia los costados y hacia abajo.
• Recibes mejor la señal si es que esta no tiene que viajar por angulos muy pronunciados, y si no tiene que atravesar paredes muy gruesas, vidrios y objetos metalicos.
• Si tienes problemas en lugares lejanos, puedes cambiar la antena a una de mayor potencia (dBm) o un access point podria retransmitir la señal.
• Aleja artefactos del hogar que puedan hacer interferencia con la señal inalambrica, como por ejemplo fluorescentes, hornos microondas, telefonos inalambricos o lamparas halógenas, radios de bebe, etc.
• Cambiar el canal por defecto de la señal (usualmente CH6) para evitar interferencia con la señales cercanas, puedes usar el canal 1 (CH1).

2. Habilita la encriptacion WPA

La seguridad del WiFi no es tan segura, pero si nuestro router es más seguro que los circundantes, los hackers tal vez lo dejen en paz. La mayoria de roters utilizan una encriptacion WEP para ponerles un password a la conexion, pero WPA son mas dificiles de hackear. Para cambiarnos a WPA, en la pagina de administracion del router, cambiar el nivel de seguridad y poner la frase del WPA a algo dificil y largo.

3. No transmitir el nombre de nuestra Red

No quieren mostrar la red para cualquiera que se encuentre cerca? Hay que apagar el SSID, que prevendra a otros dispositivos que encuentren la red como una de las opciones detectadas. Para hacer eso, en la página de administracion del router, quitarle el check a “Enable SSID Broadcast”.Este paso no implica, que personas con el software adecuado no puedan ver sus redes, solo hace que personas mortales y corrientes no puedan ver su red con sus laptops por defecto.

 4. Detectar redes con NetStumbler

Este programita, detecta las señales cercanas a nuestra antena, muchas mas de lo que la aplicacion de windows por defecto trae, podemos ver su SSID o “el nombre de la red” asi lo tenga oculto o no, como anteriormente mencione, si tienen password o no, y la potencia que tienen.

En otro post si es que me lo piden les enseñare como “pedir prestada” una red con password.

5. Amplifica tu señal y diviertete al estilo Dekirukana (”¿Puedo hacerlo yo?”)

Aqui tenemos el video de unos gringos que afirman que con esta manualidad al estilo de nopo y gonta podemos enfatizar la señal.
